Jak dodać Node-RED?

Wprowadzenie

Celem tego opisu jest wyjaśnienie na przykładzie kilku rzeczy:

  • jak zainstalować dodatkowy serwer na bramce (na przykładzie Node-RED)
  • w jaki sposób dodać automatyczne uruchamianie tego serwera (po każdym restarcie bramki) do menadżera procesów PM2 działającego na bramce
  • w jaki sposób dodać nowy widok z aplikacją do interfejsu Asystenta domowego
  • w jaki sposób wygenerować token w Aystencie domowym i dać zewnętrznej aplikacji dostęp do API Asystenta domowego
  • jak wywołać przykładowy serwis w Asystencie domowym z Node-RED za pomocą API

Node-RED

Instalacja Node-RED

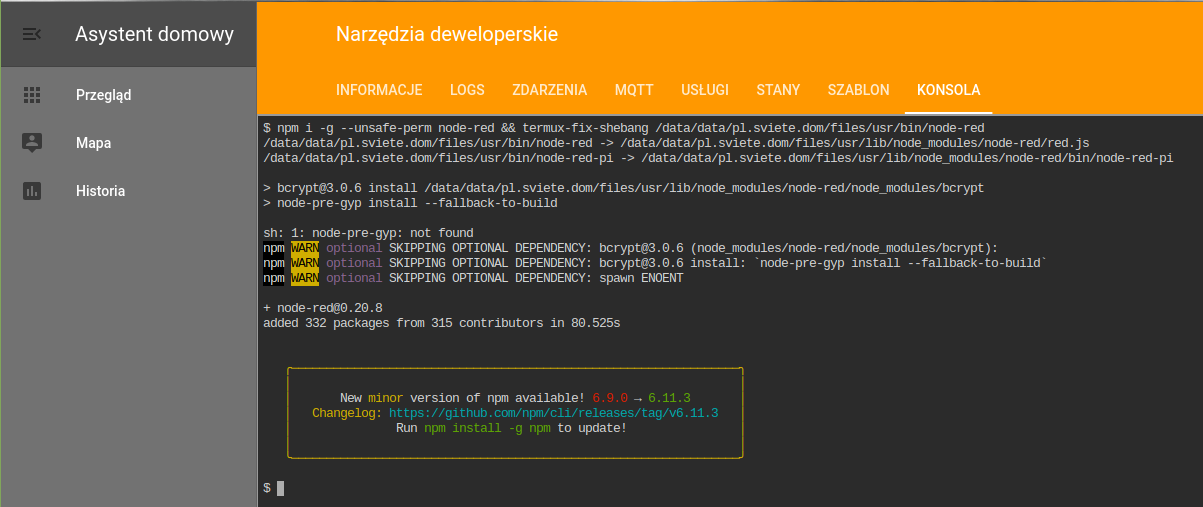

Przechodzimy do konsoli na bramce i wklejamy/wpisujemy w niej komendę:

npm i -g --unsafe-perm node-red && termux-fix-shebang /data/data/com.termux/files/usr/bin/node-red

Efekt powinien być taki jak na poniższym obrazku:

Node-RED

Uruchomienie serwera Node-RED

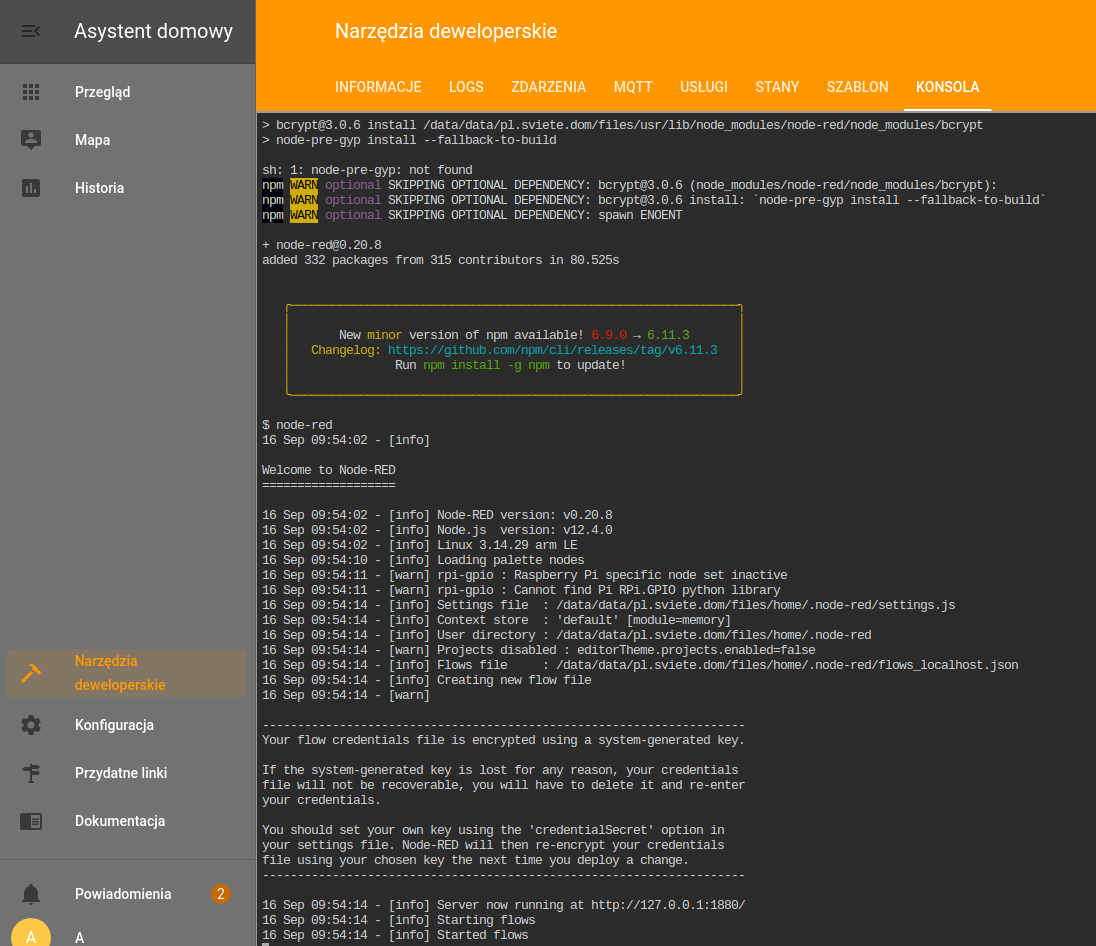

W konsoli wpisujemy komendę:

node-red

Efekt powinien być taki jak na poniższym obrazku:

Node-RED

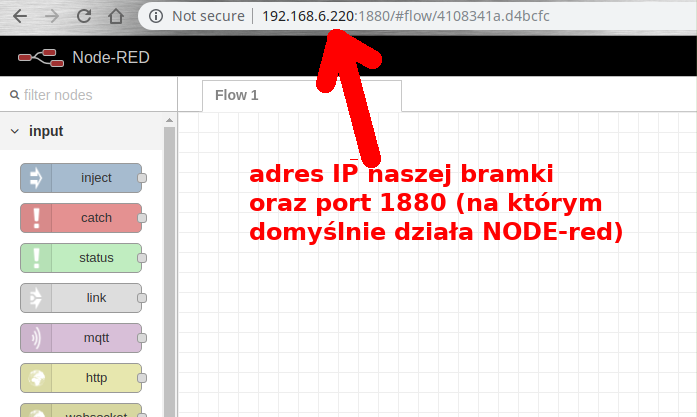

Na tym etapie mamy już zainstalowany i działający serwer NODE-red na bramce. W przeglądarce możemy wejść na adres http://ip-bramki-w-lokalnej-seieci:1880 i korzystać z aplikacji NODE-red

Node-RED

Zatrzymanie serwera Node-RED

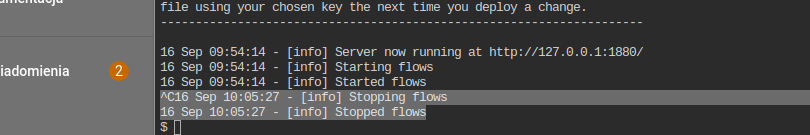

W konsoli wciskamy kombinację klawiszy Ctrl +c efekt powinien być taki jak na poniższym obrazku:

Node-RED

Automatyczny start serwera Node-RED

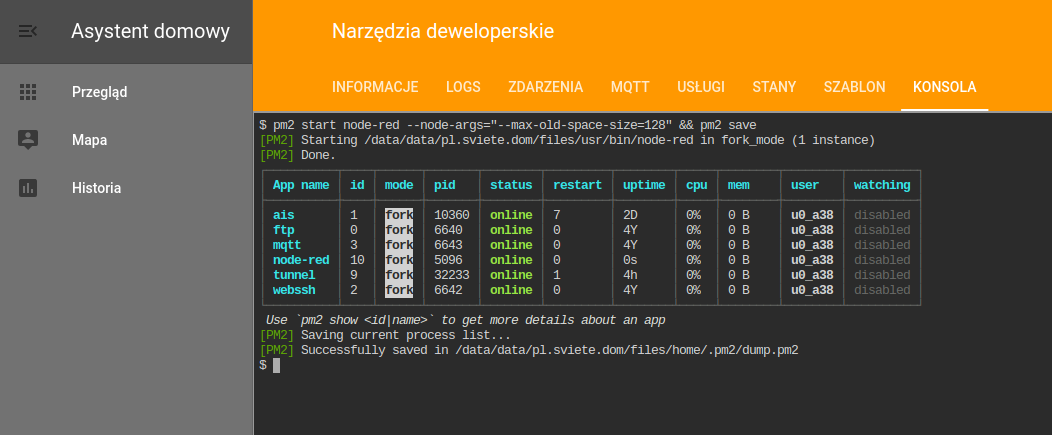

Jeżeli chcemy, by Node-RED był uruchamiany automatycznie, to dodajemy takie zadanie dla menadżera procesów PM2, wpisując w konsoli na bramce:

pm2 start node-red --node-args="--max-old-space-size=128" && pm2 save

Efekt powinien być taki jak na poniższym obrazku:

Node-RED

Dodanie aplikację Node-RED jako widok w naszym Asystencie domowym

Włczamy Konfigurację interfejsu użytkownika

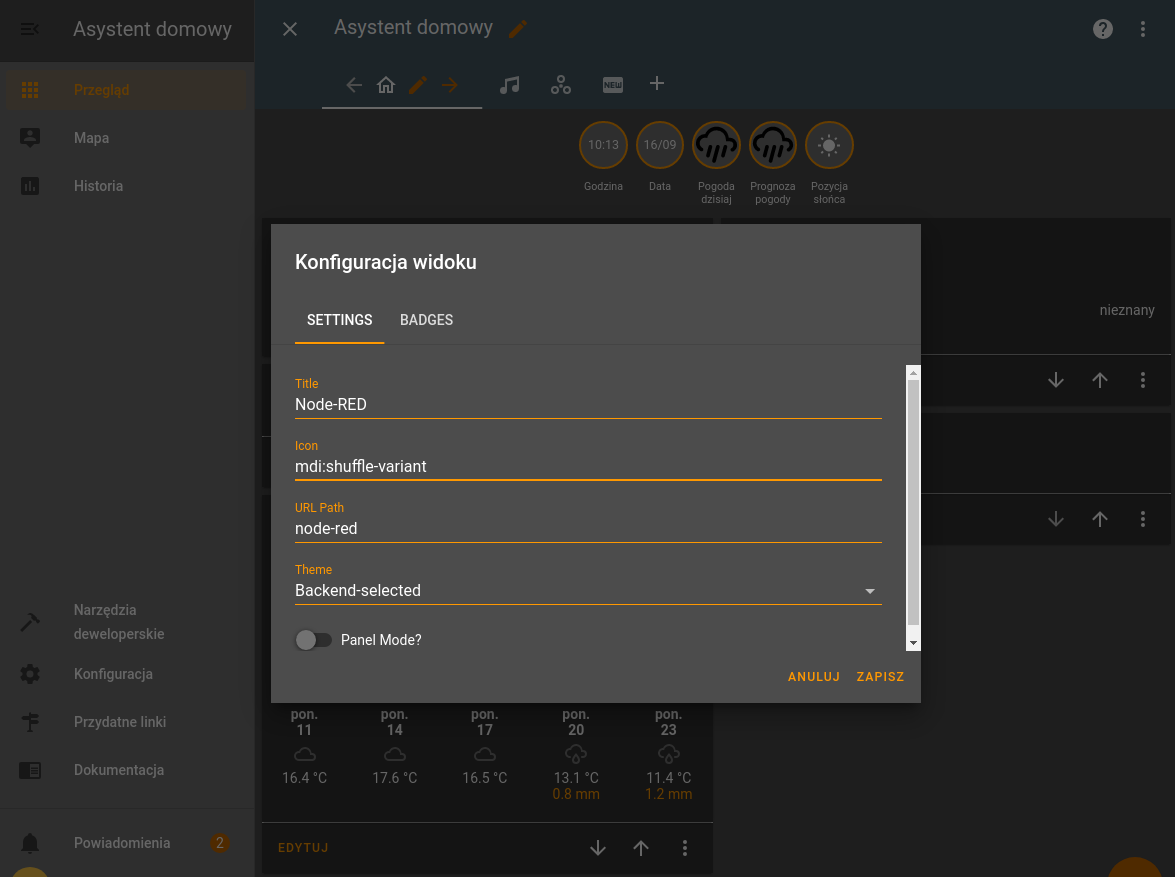

Dodajemy nowy widok Node-RED:

Node-RED

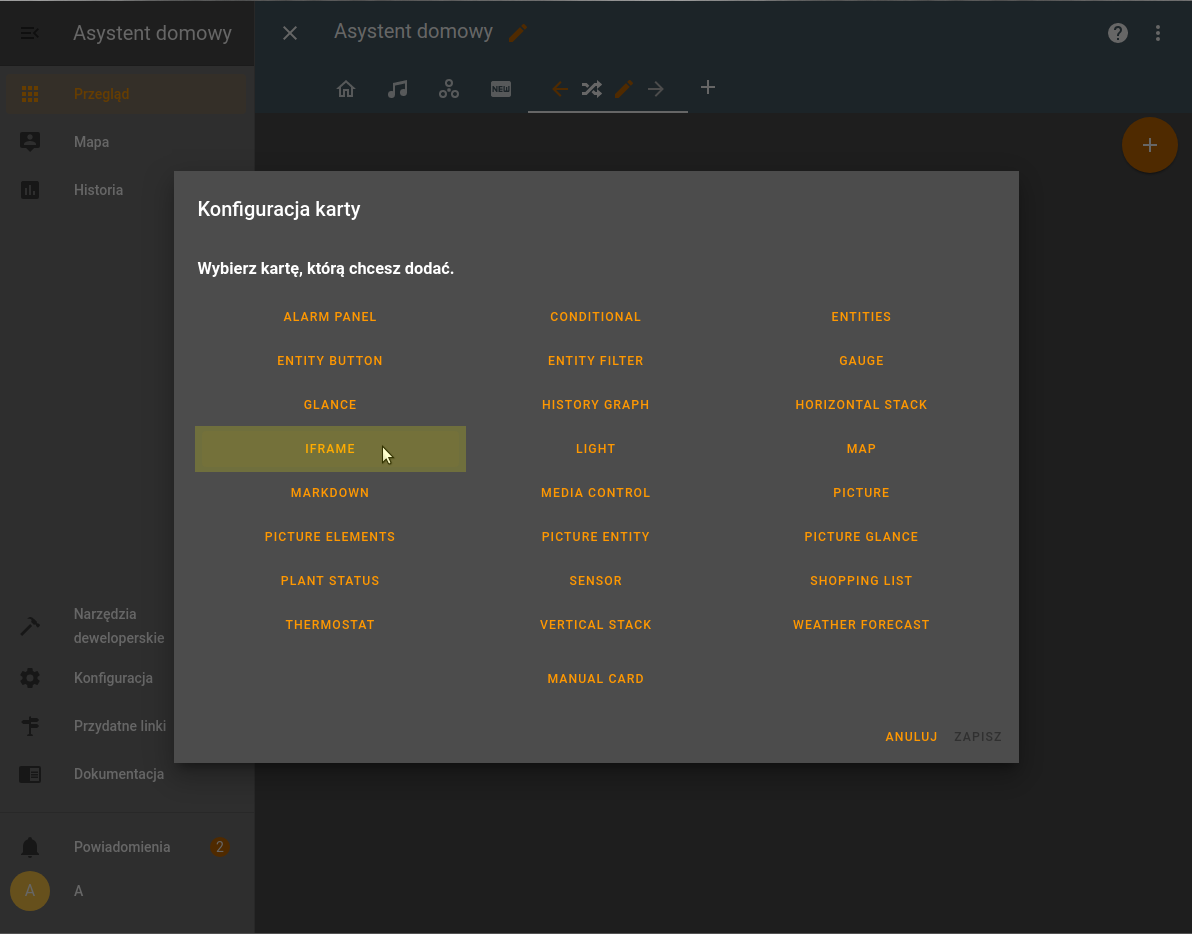

W widoku Node-RED dodajemy nową kartę typu IFRAME

Node-RED

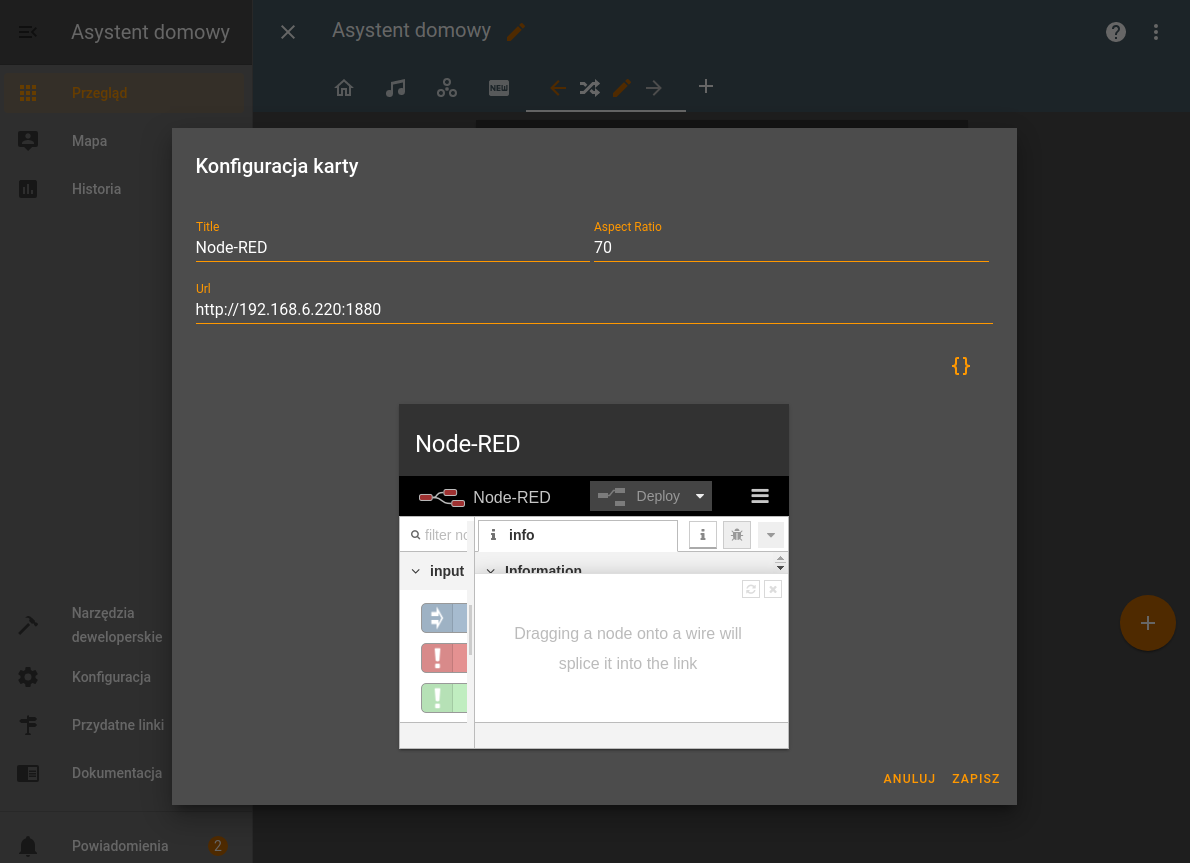

W konfiguracji karty podajemy adres serwera Node-RED działającego na naszej bramce:

Node-RED

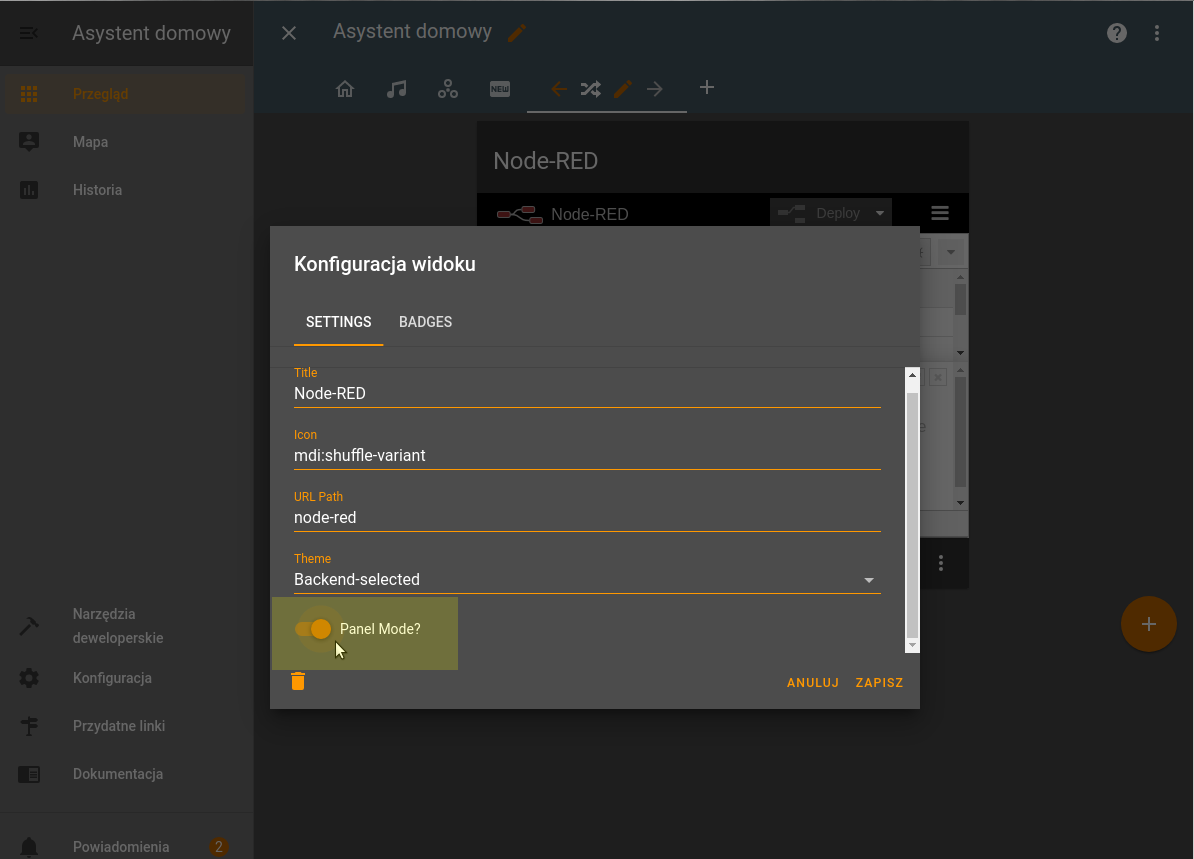

Wracamy do ustawień widoku i możemy przełączyć nasz widok w tryb panela (opcja "Panel Mode") co spowoduje, że nasza karta z Node-RED będzie zajmowała całą szerokość widoku.

Node-RED

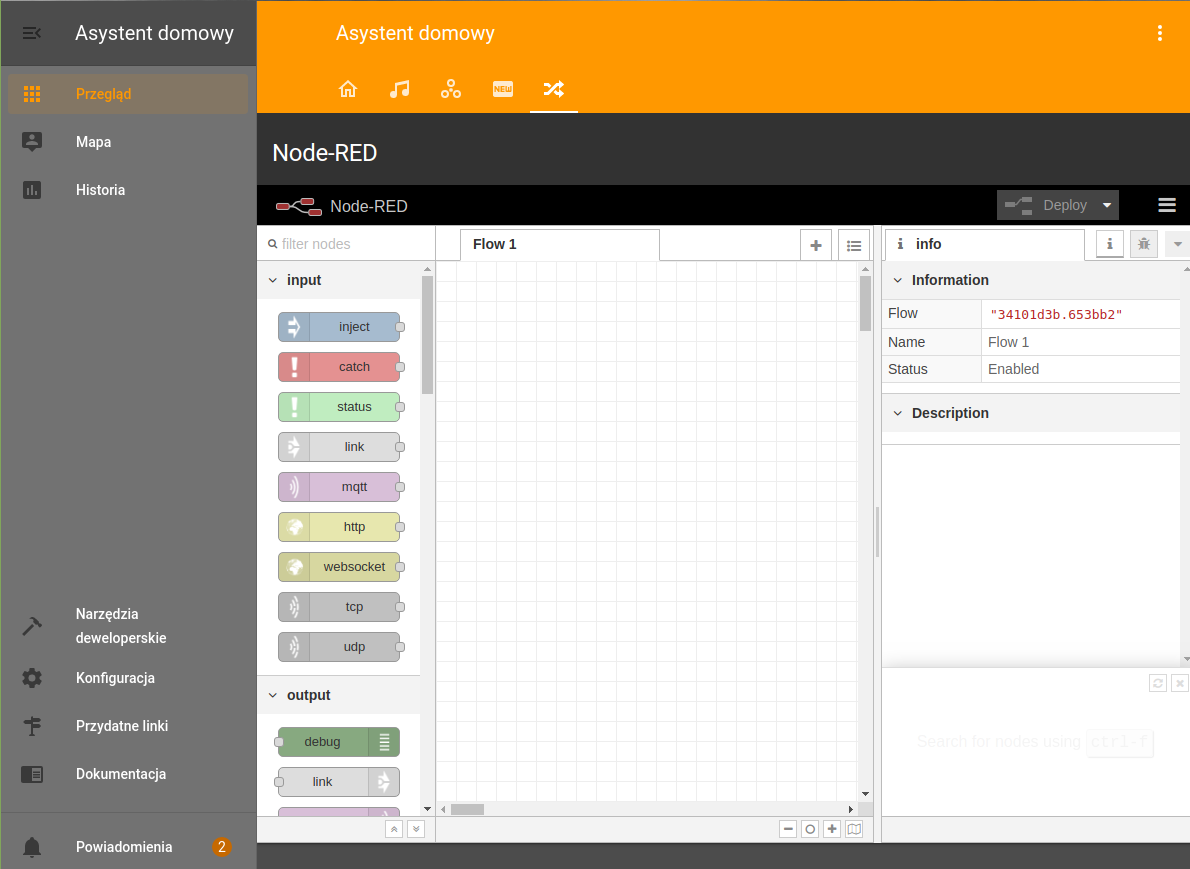

Efekt powinien być taki jak na poniższym obrazku:

Node-RED

Połączenie z Node-RED do Asystenta domowego

Instalacja wtyczki do Asystenta domowego

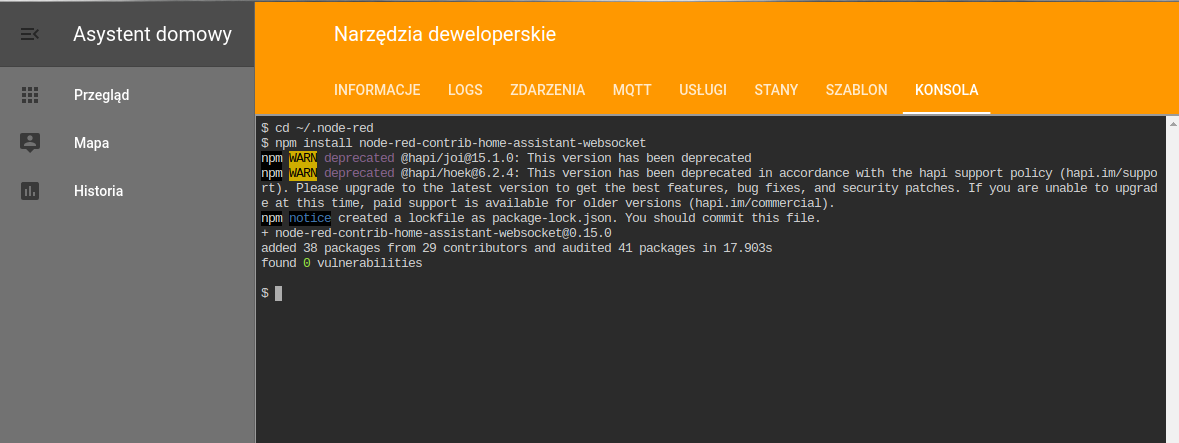

W konsoli przechodzimy do folderu z node-red i instalujemy wtyczkę "node-red-contrib-home-assistant-websocket" wpisując/wklejając poniższe komendy:

cd ~/.node-red
npm install node-red-contrib-home-assistant-websocket

Efekt powinien być taki jak na poniższym obrazku:

Node-RED

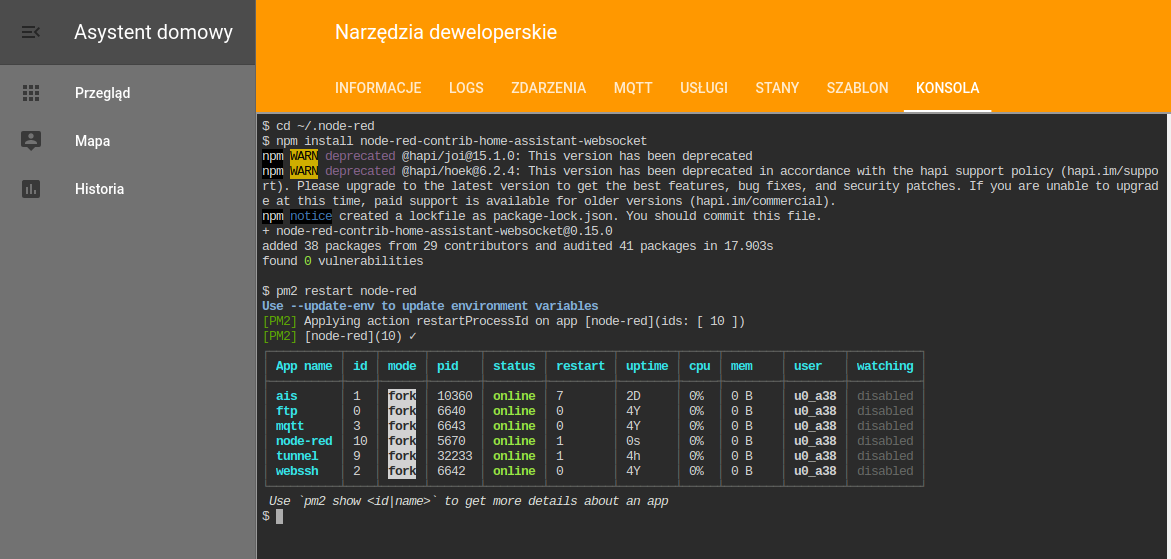

następnie restartujemy proces node-red, wpisując komendę:

pm2 restart node-red

Efekt powinien być taki jak na poniższym obrazku:

Node-RED

Konfigurujemy połączenie z Asystentem domowym

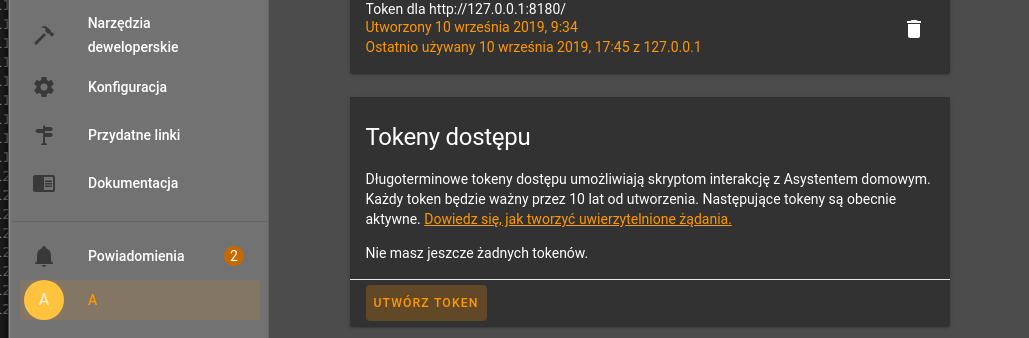

W Asystencie domowym przechodzimy do konfiguracji naszego profilu (klikając w menu na ikonkę po lewej stronie na dole - tą z piwerszą literką naszego loginu) i generujemy długoterminowy token dostępu dla Node-RED

Node-RED

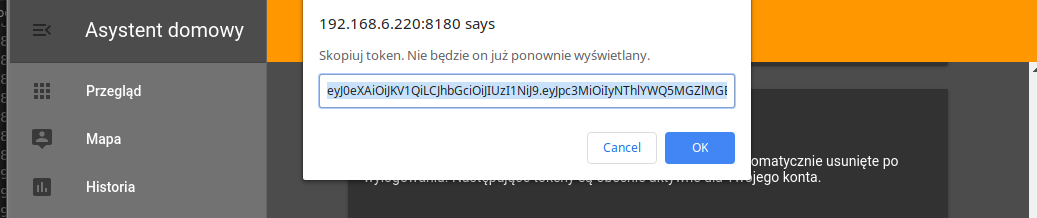

Kopiujemy wygenerowany token ponieważ nie będzie on ponownie wyświetlany:

Node-RED

Wracamy do widoku z Node-RED i konfigurujemy połączenie z Asystentem domowym. W tym celu z listy dostępnych pozycji wybieramy "home assistant" -> "call service", klikamy na ten wybrany element i przechodzimy do konfiguracji połączenia

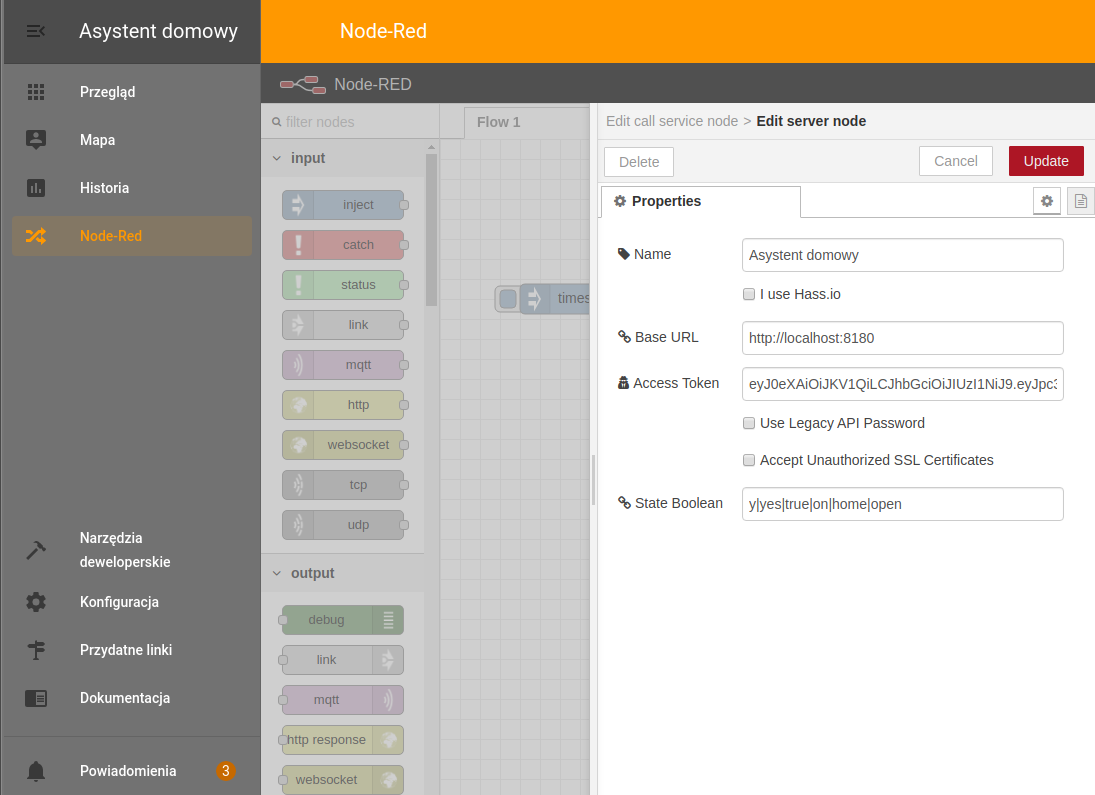

Podajemy adres url i token wygenerowany w poprzednim kroku w Asystencie domowym. URL: http://localhost:8180 Token: Twój token wygenerowany w Asystencie domowym

Połaczenie z asystentem

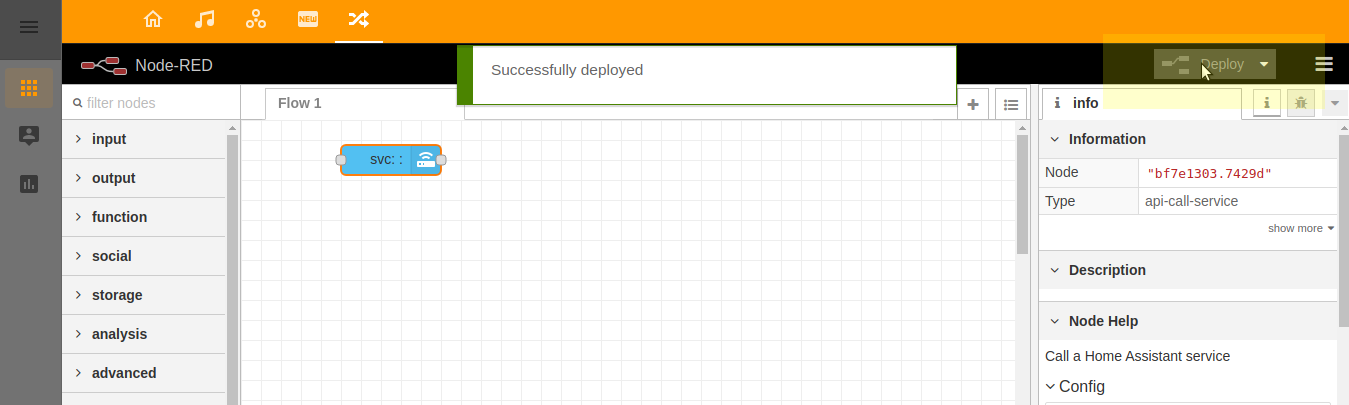

Naciskamy przycisk Deploy w Node-RED, żeby ustanowić połączenia z Asystentem domowym.

Połaczenie z asystentem

Definicja wywołania serwisu w Asystencie domowym z Node-RED

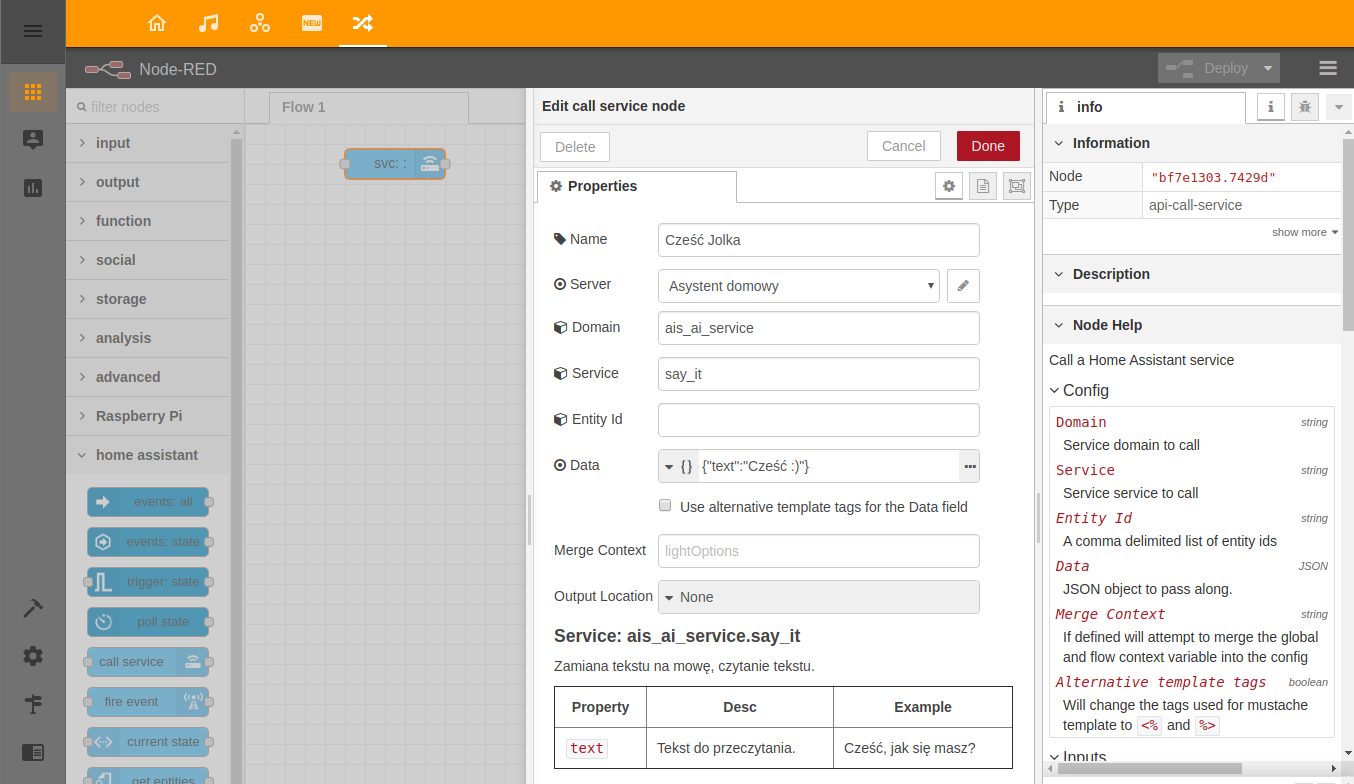

Żeby wywołać sewis zdefiniowany w Asystencie domowym, kliknijmy ponownie na nasz element "call service" i wpiszmy/wybierzmy następujące parametry serwisu:

  • Name: Cześć Jolka
  • Domain: ais_ai_service
  • Service: say_it
  • Data: "text":"Cześć :)"

Połaczenie z asystentem

Wywołanie serwisu w Asystencie domowym z Node-RED

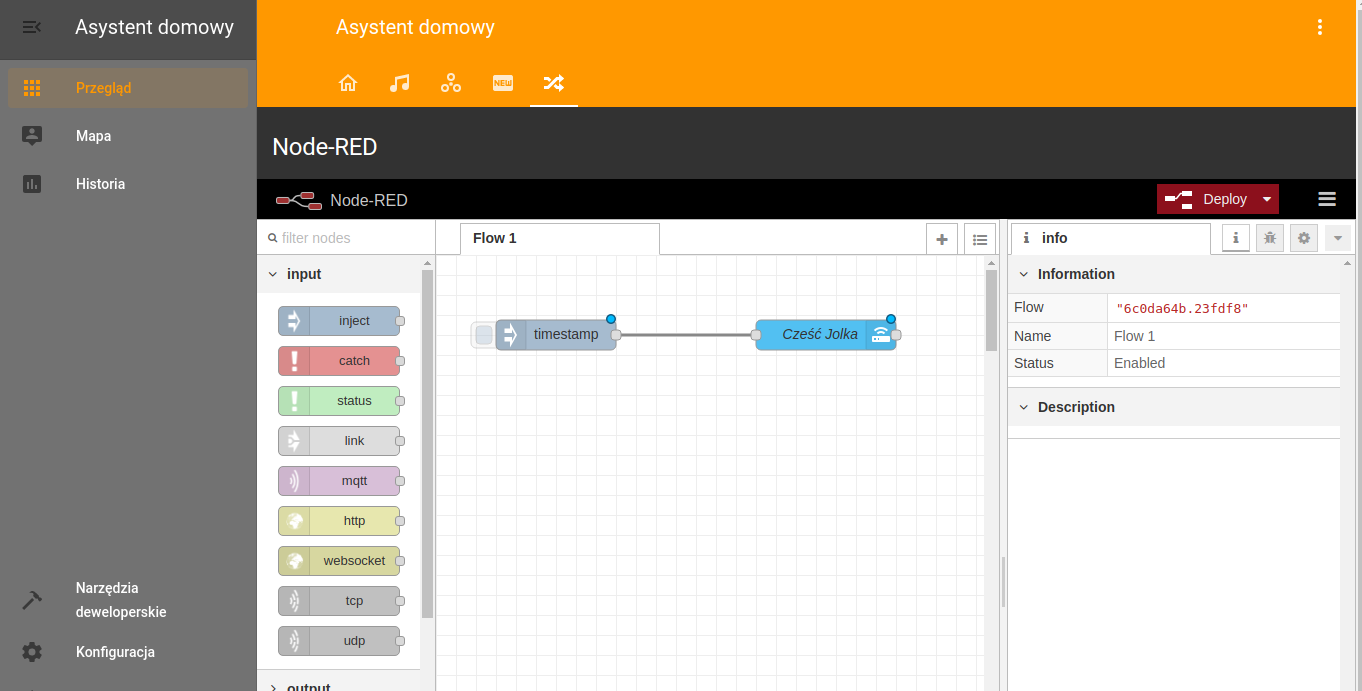

Żeby wywołać ręcznie nasz testowy serwis dodajmy pierwszy element z listy: "inject", następnie połączmy nasze elementy węzły żeby otrzymać przepływ taki jak na rysunku poniżej.

Node-RED

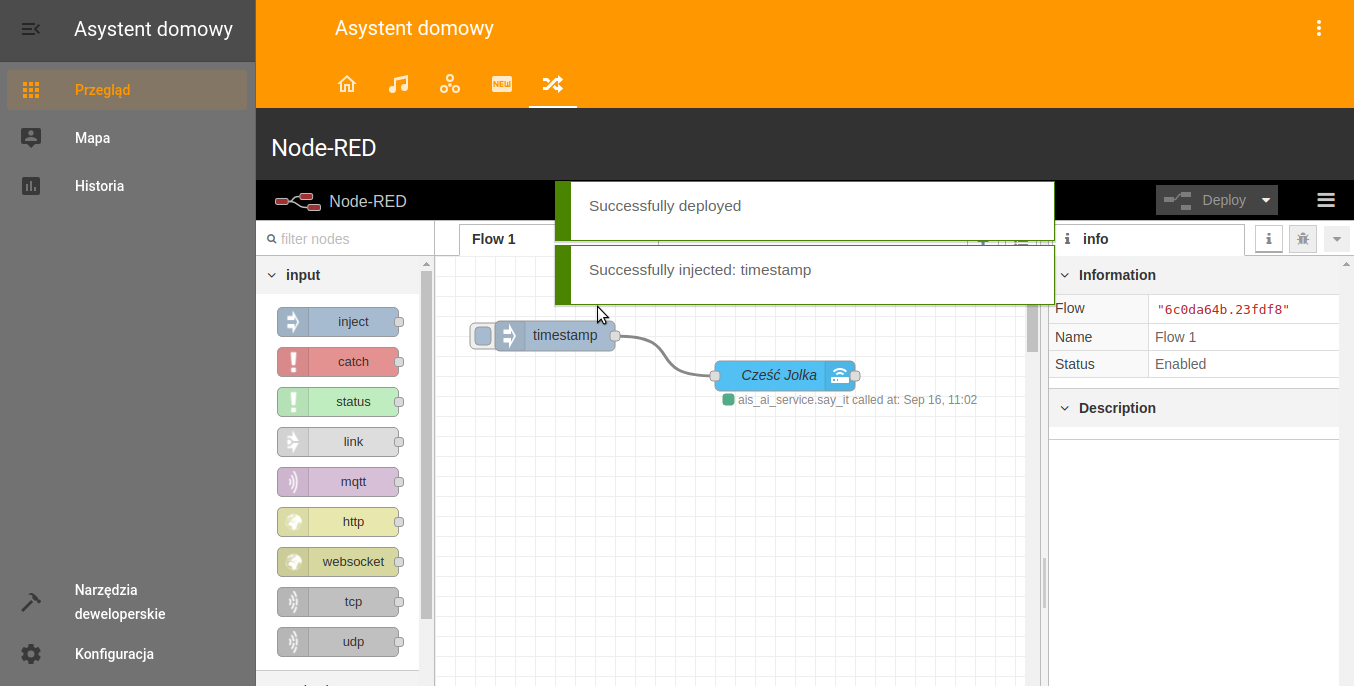

Zapisujemy definicję naszego przepływu za pomocą przycisku Deploy a następnie naciskamy z lewej strony na nasz element "inject" by ręcznie uruchomić przepływ:

Node-RED

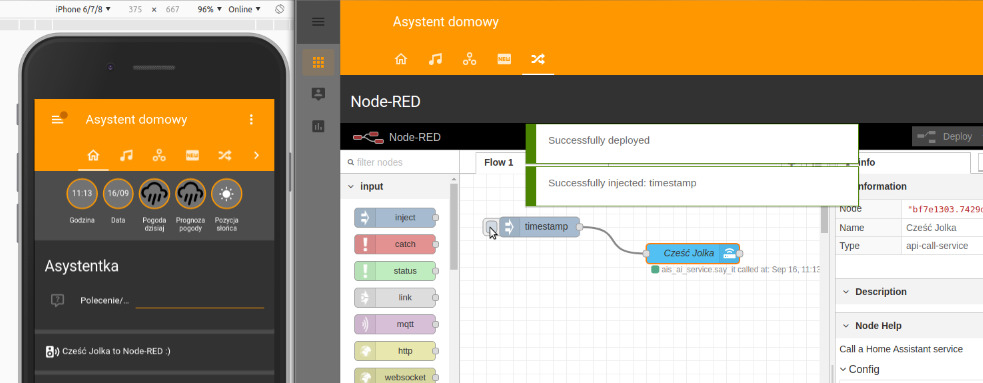

W efekcie otrzymac 3 rzeczy:

  • komunikaty w aplikacji Node-RED o pomyślnym zapisaniu zdefiniowanego przepływu oraz o pomyślnym wykonaniu wywołania naszej usługi (tak jak to pokazano na obrazku powyżej)
  • jeżli mamy podłączony do bramki głośnik lub monitor/tv z głośnikami to powinniśmy usłyszeć jak asystent czyta wpisany przez nas tekst Cześć :)

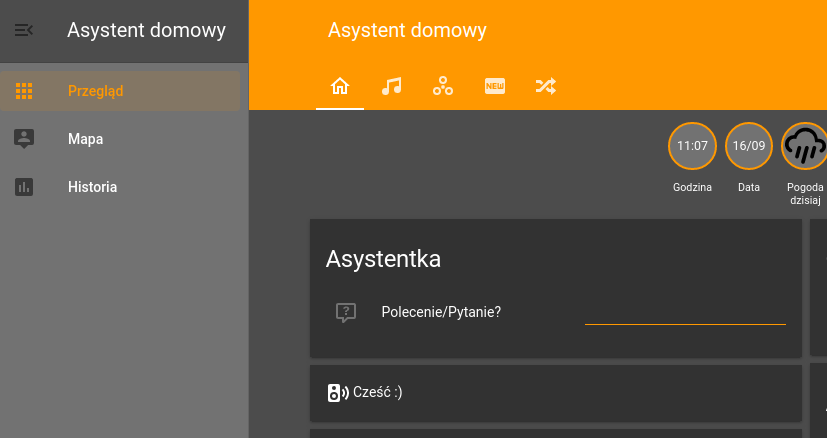

  • w aplikacji Asystent domowy możemy zobaczyć, że wpisany przez nas tekst został przetworzony przez asystenta

Node-RED
