Części zestawu

Opis

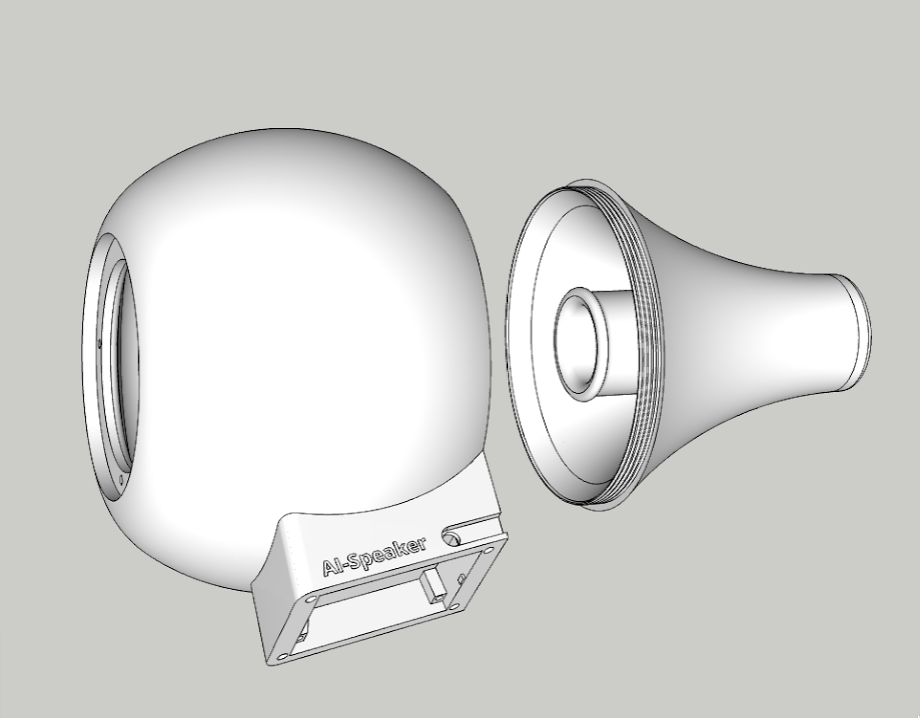

Obudowę głośnika należy wydrukować w 3D, potrzebne do tego kody są w udostępnionym projekcie. Dodatkowo trzeba zakupić głośnik, płytę audio ze wzmacniaczem, układem Bluetooth i komunikacją TTL, watę wygłuszającą oraz kilka przewodów i śrubek do mocowania elementów - wszyskie potrzebne części opisane są poniżej.

DEV KIT 1

Części zestawu

nazwamodelzdjęcie
Obudowa głośnikaAI-Speaker Spherical Speaker, projekt i kody do wydrukowania, dostępne w repozytorium Github: AI-Speaker
GłośnikDayton Audio PS95-8 3.5" Pełnozakresowy
Wzmacniacz audio z modułem Bluetooth oraz złączem do komunikacji po TTLPłyta audio z układem Beken BK3266, zasilanie 5V
Przewód aux łączący wyjście audio z bramki (aux out) AIS DEV ze wzmacniaczem na płytce audio (aux in)20cm, Jack 3.5
>2 razy męski
Przewód głośnikowy32cm, 2x0,5mm
JST 2pin 2,5mm
Konektor 2,8 żeński
Konektor 4,8 żeński
Przewód do komunikacji TTL zakończony wtyczką oraz gniazdo do wlutowania w płytkę na bramce AIS DEV10cm, 4x0,1mm
JST 4pin 2mm
4 śruby mocujące głośnik w obudowieImbus M4 x 12mm
4 śruby mocujące płytkę audio do obudowyKrzyżak M3 x 6mm
4 śruby mocujące obudowę głośnika do obudowy bramki AIS DEVKrzyżak M4 x 10mm
Uszczelka głośnikowa32cm / 1,5mm / 12mm
Pianka wytłumiająca obudowę30cm / 15cm
17cm / 15cm
